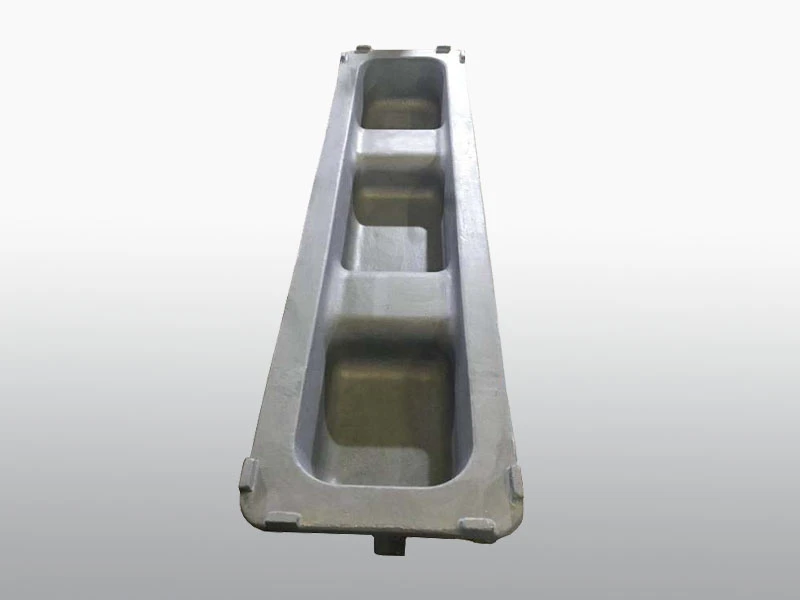

7-9kg forom ta' lingotti żgħarhuma ġeneralment magħmula minn materjali reżistenti għal temperatura għolja, bħal grafita, azzar, ħadid fondut, eċċ Normalment jintużaw għall-ikkastjar ta 'ingotti żgħar tal-metall, ikkastjar sperimentali, eċċ Għalhekk, l-għażla tal-forom tal-ingotti t-tajba hija ċ-ċavetta biex tinkiseb preċiża u konsistenti ikkastjar jirriżulta f'operazzjonijiet tax-xogħol tal-metall.
X'inhuma Dimensjonijiet Tipiċi ta' 7-9kg Ingot Molds?
Ingot Molds żgħar ta' 7-9kg tipikament ikollhom id-dimensjonijiet li ġejjin:
Tul:10-12 pulzieri (250-300mm). It-tul tal-moffa għandu jkun biżżejjed biex jakkomoda d-daqs tal-ingott mixtieq filwaqt li jipprovdi biżżejjed spazju addizzjonali għas-sistema sprue u runner.
Wisa':3-4 pulzieri (75-100mm). Il-wisa 'hija ddeterminata mill-wisa' tal-ingott mixtieqa u r-rekwiżiti tal-ispazju għas-sistema tar-runner.
Għoli:2-3 pulzieri (50-75mm). L-għoli tal-moffa għandu jkun adegwat biex jobbliga l-volum tal-metall mistenni għall-ingott, b'kont meħud tar-rati normali ta 'jinxtorob waqt is-siment.
Dawn id-dimensjonijiet jipprovdu daqs xieraq tal-kavità tal-moffa għall-ikkastjar tal-biċċa l-kbira tal-ligi f'ingotti ta' 7-9kg. Forom rettangolari huma komuni minħabba l-proprjetajiet effiċjenti tagħhom ta 'stivar u trasport. Minkejja dan, forom żgħar oħra tal-moffa jistgħu bl-istess mod jiġu utilizzati billi jiddependu fuq l-applikazzjoni u l-prerekwiżiti partikolari.
Kif jiġu kkalkulati l-Kapaċità u d-Daqs tal-Ingot?
Il-kalkolu tal-kapaċità u d-daqs ta' an7-9kgs Forom ta' lingotti Żgħarjinvolvi diversi fatturi ewlenin:
◆ Tip u Densità ta' Liga tal-ingotti:Id-densità tal-liga tinfluwenza l-volum meħtieġ tal-kavità tal-moffa. Ligi ta 'densità ogħla se jeħtieġu volum inqas biex jinkiseb il-piż fil-mira tal-ingott.
◆ Piż Mira tal-Ingot:It-tagħbija ideali tal-ingott, għal din is-sitwazzjoni, 7-9kg, hija limitu urġenti fid-deċiżjoni tad-daqs u l-limitu tal-moffa.
◆ Fattur ta 'jinxtorob:Kull kombinazzjoni għandha fattur ta 'jinxtorob partikolari li għandu jiġi kkunsidrat waqt il-proġettazzjoni. Komunement, varjabbli ta 'jinxtorob ta' 5-8% hija applikata biex tirrappreżenta t-tnaqqis fil-volum waqt is-siment.
◆ Proporzjonijiet tad-Disinn:Il-kontemplazzjoni tal-pjan, pereżempju, proporzjonijiet minn livell għal wisa' għal tul huma sinifikanti biex jiggarantixxu s-saħħa u l-moldabbiltà tal-ingott. Dawn il-proporzjonijiet jgħinu fid-deċiżjoni tal-forma ġenerali u l-aspetti tal-moffa.
◆ Daqsijiet Standard tal-Ingot:Il-preferenzi tal-klijenti għal daqsijiet standard tal-briks tal-ingotti jistgħu wkoll jinfluwenzaw id-disinn tal-kavità tal-moffa.
Billi jitqiesu dawn il-fatturi, id-daqs tal-kavità tal-moffa jista 'jiġi kkalkulat b'mod preċiż biex jipproduċi ingotti fil-medda ta' piż mixtieq ta '7-9kg wara li jiġi kkunsidrat it-tnaqqis. Is-softwer ta 'simulazzjoni huwa komunement użat biex jottimizza d-disinn u l-kapaċità tal-moffa tal-ingotti, u jiżgura proċessi ta' ikkastjar effiċjenti u effettivi.
X'inhuma l-Konsiderazzjonijiet Ewlenin fid-Disinn tal-Mould?
Disinn effettiv7-9kgs Forom ta' lingotti Żgħarjinvolvi l-kunsiderazzjoni ta 'diversi aspetti ewlenin biex tiġi żgurata l-aħjar prestazzjoni u ikkastjar ta' kwalità:
◆ Daqs tal-kavità:Il-kavità tal-moffa għandha tkun iddisinjata biex tobbliga l-kapaċità ideali tal-ingott, filwaqt li jitqiesu varjabbli, pereżempju, it-tip tal-amalgama, il-piż, u r-rata ta 'jinxtorob. Id-daqs tal-kavità għandu bl-istess mod jiġi aġġornat għal użu effettiv tal-materjali u jillimita l-ħela.
◆ Angoli Taper jew Draft:L-inklużjoni ta 'taper jew angoli ta' abbozz fid-disinn tal-moffa hija essenzjali biex tiffaċilita t-tneħħija faċli tal-ingott solidifikat mingħajr ma tikkawża ħsara lill-moffa jew lill-ingott innifsu. L-angolu għandu jintgħażel bir-reqqa biex jibbilanċja t-tneħħija faċli bil-minimizzazzjoni tad-difetti fil-forma tal-ingott.
◆ Disinji Standard tal-Lug:L-inkorporazzjoni ta 'mudelli standard tal-lug fuq il-qigħan tal-moffa tippermetti tqandil u trasport aktar faċli tal-ingotti ladarba jkunu mitfugħa u solidifikati. Il-mudell tal-lug għandu jintgħażel abbażi tal-metodu ta 'tqandil mixtieq u r-rekwiżiti tal-proċessi downstream li se jużaw l-ingotti.
◆ Kostruzzjoni robusta:Il-moffa għandha tiġi żviluppata b'mod vigoruż biex tissaporti r-razza u l-ansjetajiet sħan esperjenzati matul is-sistema ta 'proġettazzjoni, tiggarantixxi l-ħajja u l-eżekuzzjoni kostanti. L-għażla tal-materjal u l-konfigurazzjoni għandhom jaħsbu dwar il-piżijiet mekkaniċi normali, l-angoli tat-temperatura, u l-proprjetajiet ta 'estensjoni sħuna tal-moffa.
◆ Kisi xieraq:L-applikazzjoni ta 'kisja raġonevoli għall-uċuħ tal-moffa żżomm il-kompost milli jibqa', jiggarantixxi skariku bla xkiel tal-ingott u jlaħħaq man-natura tal-moffa fuq medda twila ta 'żmien. L-għażla tal-kisi għandha tkun ibbażata fuq il-liga li tkun mitfugħa u l-kundizzjonijiet tat-temperatura u l-pressjoni esperjenzati waqt l-ikkastjar.
◆ Dispożizzjonijiet għat-tkessiħ:L-implimentazzjoni ta 'dispożizzjonijiet ta' tkessiħ bħal vojt ta 'l-arja jew linji ta' tkessiħ fi ħdan id-disinn tal-moffa tgħin biex tirregola l-proċess ta 'solidifikazzjoni u tikkontrolla d-distribuzzjoni tat-temperatura għal kwalità uniformi ta' ingotti. Id-disinn tas-sistema tat-tkessiħ għandu jottimizza r-rata tat-tkessiħ u jimminimizza l-gradjenti termali biex jitnaqqas ir-riskju ta 'difetti fl-istruttura tal-ingott.
◆ Kapaċità tal-iffurmar mekkanizzat:Li jkollok l-abbiltà tal-iffurmar bil-mutur itejjeb l-effiċjenza u l-effettività fis-sistema tal-proġettazzjoni, meta wieħed iqis l-iffurmar stabbli u eżatt tal-ingotti. Id-disinn tas-sistema ta 'awtomazzjoni għandu jiġi ottimizzat biex inaqqas il-ħin taċ-ċiklu, jimminimizza r-rati ta' ruttam, u jtejjeb is-sikurezza.
Billi għandhom tendenza għal dawn il-kontemplazzjoni vitali fil-pjan tal-moffa, dawk li jfasslu jistgħu jissimplifikaw il-forom tal-ingotti tagħhom biex joħolqu b'mod affidabbli ingotti tal-ogħla livell li jissodisfaw id-dettalji meħtieġa filwaqt li jiggarantixxu l-profiċjenza u l-affidabbiltà fis-sistema tal-proġettazzjoni.
X'Kontrolli huma Użati fl-Ingot Casting?
Fil-proċess tal-ikkastjar tal-ingotta7-9kgs Forom ta' lingotti Żgħar, jintużaw diversi kontrolli biex jiżguraw kemm il-kapaċità kif ukoll il-kwalità:
◢ Kontroll tat-Temperatura u l-Kimika:It-temperatura u x-xjenza tal-likwifikazzjoni huma kkontrollati sew biex ilaħħqu mal-kwalitajiet ideali tal-kompost. Dan il-kontroll huwa kruċjali biex tinkiseb kwalità u proprjetajiet konsistenti tal-ingotti.
◢ Sistemi ta' Tferrigħ Preċiżi:Sistemi ta 'tferrigħ awtomatizzati huma użati biex iqassmu l-metall imdewweb b'mod uniformi fil-forom. Dawn is-sistemi jiżguraw tferrigħ preċiż u kkontrollat, li jimminimizzaw il-varjazzjonijiet fil-piż u l-forma tal-ingotti.
◢ Immaniġġjar Awtomatizzat tal-Moffa:Conveyors awtomatizzati jew sistemi robotiċi huma impjegati biex jiddaħħlu u jneħħu l-forom mill-caster. Din il-kompjuterizzazzjoni ttejjeb il-profiċjenza u tnaqqas il-logħob tal-iżball tal-bniedem fil-kura taċ-ċiklu.
◢ Sekwenzi ta' tkessiħ ipprogrammati:Kull liga għandha rekwiżiti speċifiċi ta 'tkessiħ biex tikseb ir-rata u l-istruttura ta' solidifikazzjoni mixtieqa. Is-sekwenzi tat-tkessiħ programmati huma segwiti biex jikkontrollaw il-proċess tat-tkessiħ, u jiżguraw uniformità u konsistenza fl-ingotti solidifikati.
◢ Speċifikazzjonijiet tad-Demoulding:Il-moulding, il-metodu involut fl-eliminazzjoni tal-ingotti stabbiliti mill-forom, isegwi dettalji severi biex jipprevjenu l-kontorsjoni jew il-ħsara lill-ingotti. Tekniki xierqa ta 'demolding jgħinu biex iżommu l-forma u l-integrità tal-ingotti.
◢ Estrazzjoni Robotika tad-Driegħ:Armi mekkaniċi huma ta 'spiss utilizzati biex malajr u b'mod produttiv jinħeles l-ingotti solidifikati mill-forom. L-oqfsa mekkaniċi jiggarantixxu estrazzjoni eżatta u affidabbli, li jnaqqas il-logħob ta 'ħsara jew distorsjoni matul iċ-ċiklu ta' evakwazzjoni.
◢ Spezzjoni tas-Sistemi tal-Viżjoni:Is-sistemi tal-viżjoni huma utilizzati biex jispezzjonaw id-dimensjonijiet u l-kwalità tal-wiċċ ta 'kull ingott. Dawn is-sistemi jużaw kameras u algoritmi biex jivverifikaw li l-ingotti jissodisfaw tolleranzi speċifikati u standards ta 'kwalità.
Bl-implimentazzjoni ta 'dawn il-kontrolli, proċessi awtomatizzati tal-ikkastjar tal-ingotti jistgħu jiksbu l-aħjar kapaċità u uniformità, u jiżguraw produzzjoni konsistenti ta' ingotti ta 'kwalità għolja li jissodisfaw ir-rekwiżiti tal-klijenti.
Konklużjoni
Għal7-9kgs Forom ta' lingotti Żgħar, daqsijiet tal-moffa madwar 10x4x2 pulzieri huma tipiċi biex tinkiseb il-kapaċità fil-mira meta jitqiesu ligi, rati ta 'jinxtorob, u proporzjonijiet tad-disinn. Il-kapaċità hija maħduma bbażata fuq il-liga tal-ingott, l-għanijiet tal-piż u r-rekwiżiti tal-ipproċessar. B'forom ottimizzati u ikkastjar ikkontrollat, il-funderiji jistgħu jipproduċu b'mod effiċjenti ingotti ta 'daqs korrett. Aktar informazzjoni ikkuntattjana fuqtech@huan-tai.org.
Referenzi
1. Manwal ASM, Vol 15: Casting (2008).
2. Beeley, P. (2001) Teknoloġija tal-Funderija. Butterworth-Heinemann.
3. Dantzig, J. & Rappaz, M. (2009). Solidifikazzjoni. EPFL Press.
4. Jones, D. & Bhadeshia, H. (1997). Metalcasting. Enċiklopedija ta' Materjali Avvanzati, 2, 1174-1182.
5. Rao, PN (2006). Teknoloġija tal-Manifattura - Funderija, Formazzjoni u Iwweldjar. Tata McGraw Hill.
